GOODWE STANDARD CONFIGURATION
GoodWeで構成する
低圧系統用蓄電池
50kW PCS＋102.4kWh蓄電池×2台、合計204.8kWhの標準構成例。
機器販売だけでなく、変圧・保護・基礎・搬入・配線・EMS接続・試運転まで現地条件に合わせて設計します。

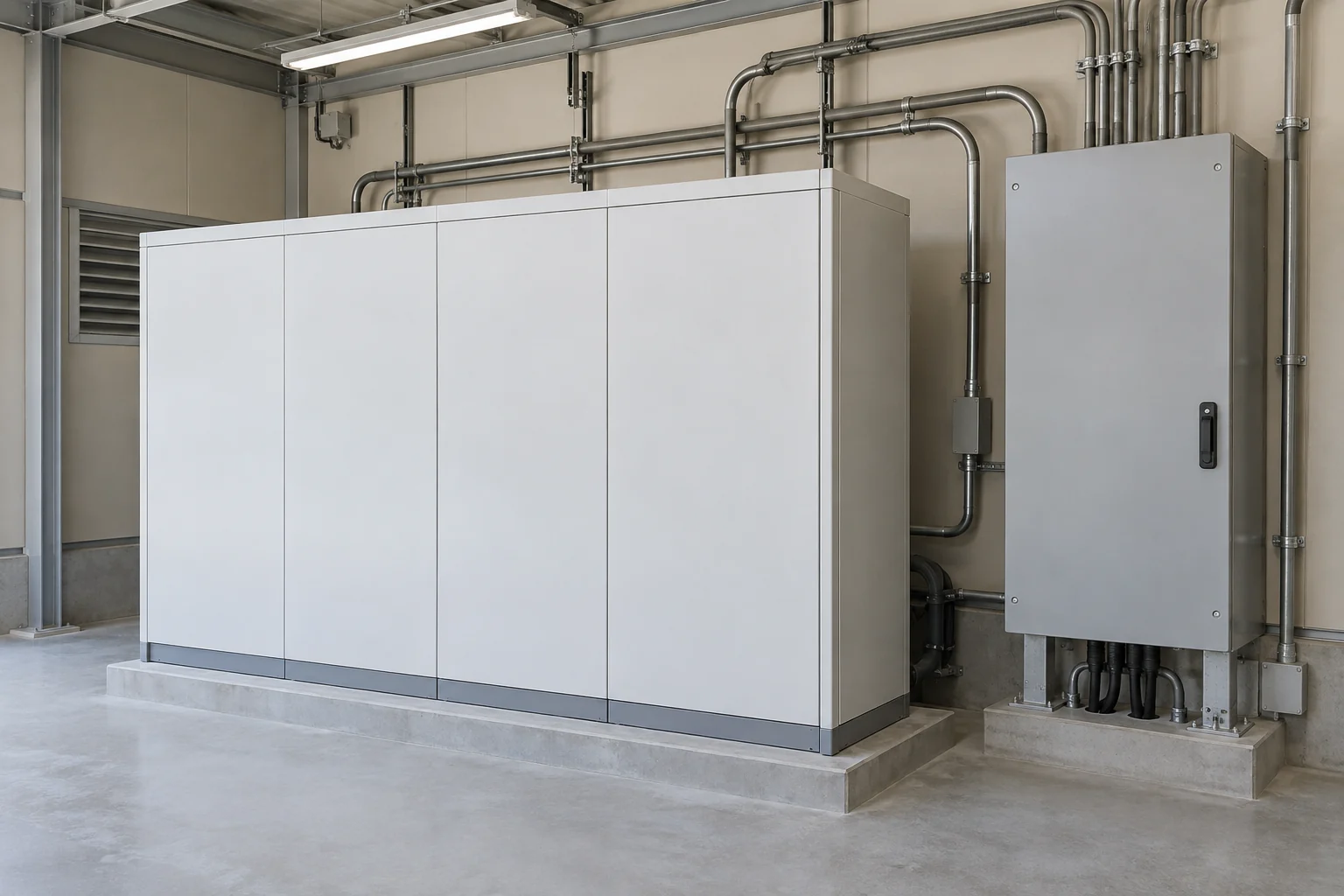

千葉・東京・埼玉・茨城を中心に関東近郊へ対応AI生成の汎用設備イメージです。GoodWe製品の実物写真ではありません。
STANDARD SYSTEM
標準構成例
50kW / 204.8kWh
AC 380V・3L/N/PE
使用可能 100kWh／台
使用可能容量 合計200kWh
通信仕様は案件ごとに確認
数値は支給されたメーカー資料に基づく標準構成例です。製品改定・案件仕様により変わるため、発注時に最新版資料で再確認します。
SIZE & CLEARANCE
機器寸法・重量と
メーカー指定離隔
蓄電池 1台W1,055×H2,000×D1,055mm／約1,400kg
PCSW596×H660×D260mm／約66kg
蓄電池周囲前面1,200mm以上、空調側1,000mm以上、上部300mm以上
蓄電池間50mm以上
PCS周囲前面・左右1,000mm以上、上部200mm以上
PCS―蓄電池DC・通信ケーブル長3m未満を基本に配置
配置図の注意
離隔は機器だけでなく、扉開閉、空調吸排気、点検、避難、消防活動、敷地境界、フェンスを含めて検討します。
FOUNDATION & CABLE
基礎・電気設計の
原案条件
- 蓄電池1台ごとにコンクリート基礎 1,200×1,200×厚さ300mm以上を基本
- コンクリート強度 C25、M12アンカー、穿孔14mm・深さ80mm・締付50N·m
- PCS AC遮断器：400V以上・100A以上（最終選定は設計による）
- 蓄電池DC遮断器：1,000VDC以上・125A以上
- AC銅線20〜25mm²、DC25mm²、蓄電池間50mm²をメーカー例として確認
- 蓄電池空調電源 AC220V±15%・12A、銅線4〜6mm²
DESIGN HOLD POINTS
発注前に確定する事項
低圧連系出力
PCS定格は50kW。連系出力の設定値は申請条件とメーカー確認により決定します。
380Vからの変圧
PCSのAC出力は380V。日本の低圧系統との接続方式と変圧・保護設備を個別設計します。
EMS接続
鶴田電機の供給範囲、PCS/BMS通信、アグリゲーターの通信・制御要件を照合します。
FAQ
よくある質問
204.8kWhは固定ですか？
標準構成例です。メーカー資料上は増設構成もありますが、連系・運用・敷地・消防条件を確認して台数を決めます。
EMSは別途ですか？
今回想定している鶴田電機の機器構成にはEMSを含みます。クラウド、通信回線、アグリゲーター接続費や設定範囲は見積り時に確認します。
50kWのまま低圧連系できますか？
連系区分や出力設定は一般送配電事業者の申請条件とメーカー仕様の確認が必要です。サイト上では一律に49.5kW・49.9kWと断定せず、案件ごとに決定します。
PROJECT CONSULTATION
図面・写真がなくても
現在地から整理します
所在地、申請状況、機器候補、希望時期など、分かる範囲をお知らせください。必要な調査・資料・見積り範囲をご案内します。
